NX™ 軟體的 CMM 檢查編程功能提供最新的離線編程解決方案,可以減少編程時間、釋放昂貴的 CMM 工具機資源並確保能快速回應設計變更。NX CMM 檢查編程結合了行業知識和流程自動化最佳實作,能簡化整個 CMM 檢 查計畫的開發流程,包括特徵定義、路徑建立、程式產生和驗證。由於能 與 Teamcenter® 軟體整合,因此能確保生產線上編程和執行的是正確版本的零件。

優點
  • 大幅減少編程時間( 最高達 80%)
  • 確保所有零件需求都能依照公司標準進行檢查
  • 擷取與分享最佳實作
  • 不需使用實體零件或工具機即可離線建立計畫
  • 提升整個流程設計變更彙總的速度與效率
  • 簡化軟體部署步驟 (CAD、 CAM 和 CMM 適用的單一 系統 )
  • 降低訓練需求
功能
  • 可自動從 PMI 建立計畫
  • 防止碰撞
  • 工具機模擬及計畫驗證
  • 內建探測和工具機模型
  • 可輕易建立專屬探測和工具機
  • DMIS 5.1 輸出
  • 可針對特定 CMM 語言建立 客製化後處理器
  • 相關聯可達成迅速設計變更 更新
  • 可利用 Teamcenter 管理計畫 修訂
NX

www.siemens.com/nx

NX CMM 檢查編程

自動化檢查編程以節省時間並提升準確度 NX CMM 檢查編程讓您使用簡化的工作流程,縮短達到量產時間並迅速產生不會互相碰撞的計畫。您可以直接在 CAD 模型上進行編程,來降低不一致的情形,並確保設計需求的正確性。

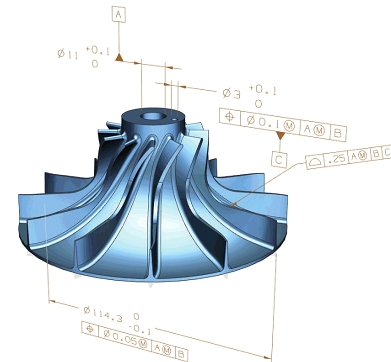

藉由在模型( 包括 GD&T 和 3D 註解 )上使用產品和製造資訊 (PMI) 來自動建立計畫,您完全不需要擔心完整性。您還能套用專屬標準檢查路徑方法、工具和專案範本,進一步自動化編程流程。

使用包含的探測和工具機模型或建立專屬的探測/模型。
proimages/product/03/03-3-02.jpg
直接從 CAD 模型建立不會互相碰撞的計畫。
proimages/product/03/03-3-03.jpg
計畫定義
  • 手動計畫建立,可用於直接自3D實心CAD模型上迅速建立高度準確的檢查計畫
  • 自動產生計畫,讓您從CAD模型的PMI自動產生檢查特徵、公差和檢查特徵。
計畫驗證
  • 公差應用程式,自動檢查所有公差,確保公差正確的套用至相關特徵
  • 防止碰撞,讓您在傳送計畫至工具機之前,發現和消除碰撞
  • CMM工具機模擬,您可用來執行工具機的運動學模型模擬,以檢查所有特徵都可存取,並確認未超過工具機限制。
計畫輸出
  • DMIS輸出,讓您可以立即輸出 DMIS 5.1
  • 客製化輸出,讓您使用TCL語言撰寫客製化後處理器,以針對特定CMM語言產生計畫
重用公司標準

探測和CMM工具機,讓您生產模擬和固定裝置適用的特定CMM時,能使用提供的工具機模型或自行建立的模型。您可以使用這些功能來輕易組裝探測元件和定義尖端幾何資料。您可以將自己的模型或包含的Renishaw目錄幾何資料用於這些用途。

重用資料庫,您可以將資料庫中的探測運用至新計畫中,或與團隊中其他成員分享這些探測。CMM工具機模型亦可儲存於資料庫中,並用於新專案。整合式解決方案設計變更控制,讓您利用關聯性迅速更新 計畫並立即反映設計變更。

流程與資料管理,讓您利用Teamcenter確保您使用的是正確的檔案版本,還可用來管理資料與流程。您可以使用這些功能來輕鬆地與整個團隊分享設定、計畫和後處理器,不受團隊成員所在地理位置的限制。

NX CMM 檢查計畫內容
輸出 DMIS 5.1 或為特定 CMM 建立客製 化後處理器。NX CMM
工具機類型

最多3個線性軸

標準目錄產品
  • Renishaw 感應器
  • 延伸功能和提示
線上資源
  • 說明文件(含教學課程)
受管理的開發環境
  • 產品和流程資料的保存和版本管理
  • 資料存取的網頁架構
  • 支援分散式同步團隊設計
自動化

NX Open 和知識融合執行階段套件

使用工具機環境輕鬆設計固定裝置。NX CMM
公差類型
  • 線性距離
  • 直徑
  • 半徑
  • 座標尺寸
  • 寬度
  • 角度
  • 錐體角度
  • 曲面輪廓
  • 曲線輪廓
  • 基準定義
  • 位置對稱
  • 同心
  • 傾斜度
  • 垂直度
  • 平行度
  • 圓偏轉度
  • 圓偏轉度總值
  • 平面度
  • 圓柱度
  • 直線度
特徵類型
  • 平面
  • 圓柱
  • 錐體
  • 環狀
  • 開口槽 / 條
  • 關閉槽 / 條
  • 球體
  • 曲面
  • 圖樣
  • 曲線
建構方法
  • 最佳擬合
  • 熔接
  • 投影
  • 垂直於
  • 平行於
  • 補正
頭類型
  • 固定
  • 可索引
  • 不一定
探測類型
  • 直式
  • 彎管
  • 單管
  • 多管
輸出語言
  • DMIS 5.1
  • 客製化
路徑類型
  • 掃描線
  • 掃描曲線
  • 掃描弧
轉譯程式
  • DXF/DWG
  • IGES
  • STEP AP 203 和 AP 214
