產品名稱 : Correlated Solutions非接觸式變形及應變量測解決方案
產品介紹

愛發公司即日起正式代理Correlated Solutions, Inc. 非接觸式應變量測解決方案。 此革命性的創新改變,讓您很非常輕易的在短時間內完成形變與應變的量測,因為它不僅是單點量測,而是一次性地的3D立體量測,所以可以得到非常精準的結果。您不用再擔心量測物件大小、如何固定物件,不需再使用應變規(Strain Gage)及其他相關儀器周邊設備與繁雜的量測程序。

除了靜態量測,也可選擇做動態之非接觸性應變量測,待測物之長度單位可由釐米(mm)至米(m) ,時間則最小可至納秒(ns)。另外也提供如鐳射剪切測量、振動模態分析等測量方案, 其量測系統應用範圍相當廣泛,包含汽車、航太、生醫、機械、電子…等相關領域。 CSI (Correlated Solutions, Inc.)公司創立於1998年,多年來一直致力於變形測量技術的研究和發展工作,被公認是數位圖像相關性技術的領導者,也是目前唯一一家研發製造三維圖像相關攝影測量軟體和硬體系統的美國公司。

CSI 測量系統特色

  • 全區域非單點的量測,即使是結構複雜且在本身有Loading條件下,也可非常容易分析辨識其變形與Critical Point。
  • 非接觸式量測,不須擔心量測物件大小、如何固定物件,不需再使用應變規(Strain Gage)等其他相關設備。
  • 簡單易學之軟體操作介面,使用者可輕鬆學習上手。
  • 簡易的測試環境,使用白光光源(非雷射光),不須在暗房等特定場所,短時間之內即可準備好量測程序開始量測。

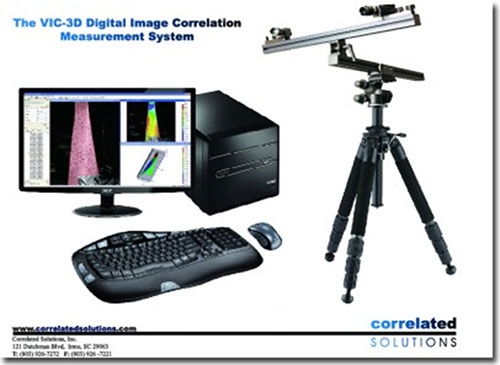

Correlated Solutions  Correlated Solutions  Correlated Solutions  Correlated Solutions

CSI VIC-3D量測系統應用

數位圖像相關性原理, 數位圖像相關性是種測量物體表面形變的光學方法。在形變過程中可追蹤灰度值格局子集。(圖形中用紅色標出)

Correlated Solutions

二維實例

數位圖像相關性原理, 數位圖像相關性是種測量物體表面形變的光學方法。在形變過程中可追蹤灰度值格局子集。(圖形中用紅色標出)

Correlated Solutions

以下是針對上面圖片通過2維圖像相關性演算法測量到的水準應變顯示:


Correlated Solutions

三維實例

右側的散斑圖案是三維系統的左右兩部照相機同時擷取到的。實驗樣品是一張紙,上面是要掛到有機玻璃上的鐳射列印散斑圖。剪切成一定形狀的第二層紙被粘在第一層紙的上面。

應用三維相關性技術測量到的二層紙的形狀紙的厚度大約是0.0004”

Correlated Solutions
Correlated Solutions

三維應用實例

鋁材狗骨式拉伸樣本 左圖顯示了利用三維圖像相關性技術測量鋁材狗骨式拉伸時的試驗配置。Vic-3D系統與試驗框架的輸出控制器和圖像的同步載荷資料記錄裝置相連接。

右側的審視圖顯示立體系統的兩部照相機正聚焦在樣本上。由於採用棒頸風格的光纖照射樣本,非常易於調整,所以光束照明了整個樣本

Correlated Solutions
Correlated Solutions

散斑圖像

右側的兩幅圖片是狗骨樣本在變形狀態被立體系統的兩部照相機分別採擷到的散斑圖像。樣本顯示是0.5”寬,0.1”厚。測量區是5”長。在鋁材樣本上用噴壺噴了一層塗料後得到的此散斑圖案。黑色散斑通過噴塗黑色高光噴霧取得。

Correlated Solutions

樣本頸縮

右圖通過加鋪在樣本上用以判斷破壞優先性的彩色編碼來顯示離面位移。它展示了一個破壞產生處的典型的局部頸縮。

Correlated Solutions

應力-應變曲線

右側是樣本的應力-應變曲線。被測的應變被平均到相就的面積至近似1/8”的計量長度。由於Vic-3D計算樣品表面上的拉格朗日應變張量,橫向應變可以被用來計算樣品截面積(採用體積守恆約束)。右圖的應力-應變曲線用綠色顯示減少的橫截面積。

Correlated Solutions
其他應用領域:

汽車業:


Correlated Solutions  Correlated Solutions

機械業: 齒輪


Correlated Solutions

航太業: 機身結構

Correlated Solutions

生醫業: 肌肉組織

Correlated Solutions
