Product Name : FARO三次元量測
  • 工作效率和便攜性的重大突破。
  • VantageS: 適用於80米以內中長距離的測量應用。
  • VantageE: 適用於35米以內中短距離的測量應用。

大範圍三維測量現在變得比以往更快、更簡單。

FARO VantageS 和 VantageE激光跟踪儀是精確度極高的便攜式坐標測量設備,通過快速、簡單和精確的測量來幫助您製造產品、優化流程和提供解決方案。這些激光跟踪儀優化了大範圍測量應用(包括但不限於裝配校準、部件和組件檢測、設備安裝與校準以及反向工程)的工作效率管理。

VantageS適合最遠距離為80米的中長距離應用,而VantageE適合最遠距離為35米的中短距離應用。這兩種設計緊湊的型號具有如下優點:

RemoteControls™工作流程軟件(正在申請專利),該軟件簡化了激光跟踪儀的操作,只需一名操作人員,就能使用手機或平板電腦控制所有功能,例如實時視頻饋送和跟踪儀移動。只需一名操作人員,就能在測量區域內的任何地方輕鬆地控制激光跟踪儀。

  • 業內領先的便攜性,配備集成型主控制器(MCU)。使用手提箱,可輕鬆地將這些激光跟踪儀搬運至工廠內的其他工作地點。
  • 熱插拔電池,消除了對於交流電源和電纜的需求。
  • 工業級Wi-Fi®,確保進行可靠的無線通信。
    輕鬆地集成FARO獲有專利的“超級6DoF”(自由度) TrackArm 解決方案,完全克服了視距難題。

FARO VantageS 和VantageE 屬於高性能、高價值的激光跟踪儀,能夠讓用戶實現工作效率的最大化並將檢測週期時間縮短50-75%。憑藉移動設備控制、傑出的便攜性、電池供電、耐用性和高精度,這些激光跟踪儀為大範圍測量應用的工作效率管理豎立了新的標杆。

  • VantageS 的測量範圍:160m (525ft)(直徑)
  • VantageE 的測量範圍:70m (164ft)(直徑)
  • 精度:0.015mm (0.0006in.)
  • 距離: 2m

FARO 激光跟踪儀 ION - 基於 IFM 的高精度激光跟踪儀。

FARO的ION 激光跟踪儀可用於電路測量、高速動態測量或高精度的設備校準等側重最高精確度的測量,是一種基於乾涉儀的先進測量系統,可提供能夠滿足測量任務需求的高精確度和測量範圍。

FARO Super 6DoF(超級6自由度)TrackArm。

可以隨時隨地測量任何大小的任何物體,而成本僅是其他同類系統的幾分之一。

FARO Super 6DoF TrackArm(FARO超級6自由度TrackArm)將FARO Vantage平台(VantageS、VantageE或舊版本的Vantage)與一台或多台FARO ScanArm®結合在一起來提供六自由度的測頭。通過跟踪儀和測量臂的切換,用戶可以探測到隱蔽點–甚至可以獲得拐角和內孔的特徵,從而解決了視線問題。

該解決方案可以讓用戶比以往更輕鬆地檢測、實施逆向工程或進行CAD對部件分析。

Super 6DoF TrackArm 是一個由 Laser Tracker、ScanArm 和 TrackArm Kit 組成的完整系統。

標準測量性能:80µm + 5 µm/m 。

相關連結
自1995年以來,FARO致力於全球最值得信賴的可攜式 (CMM) — FaroArm®。生產快速、實用性和高精度的光學可攜式測量臂,執行精確的三維測量和檢測,是世界領先的可攜式座標測量機 (CMM)。

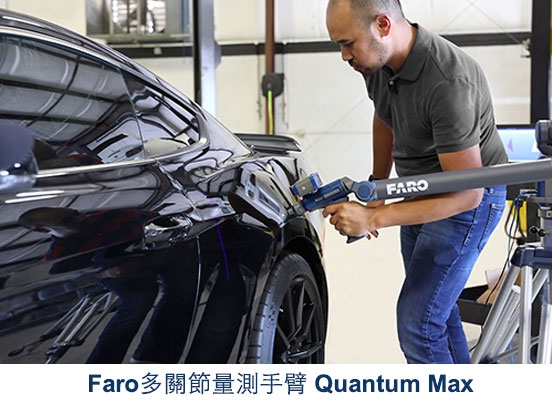

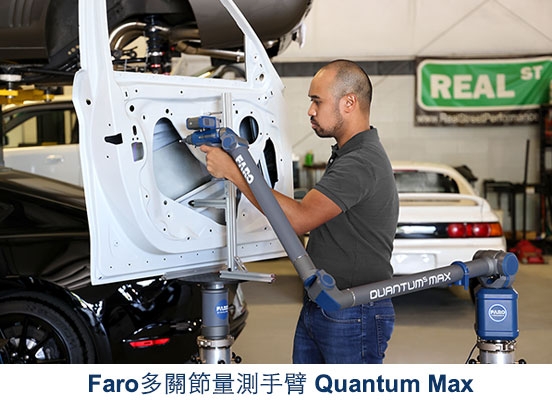

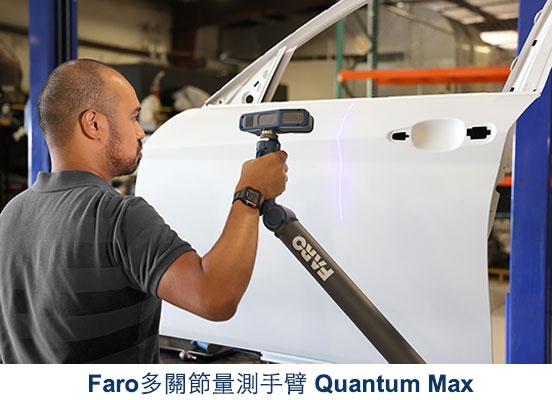

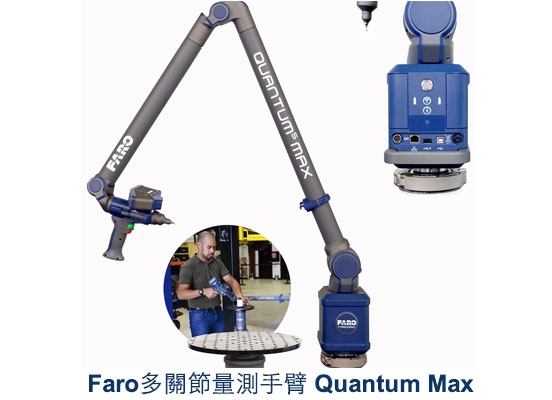

最新的 FARO Quantum Max ScanArm 提供多種可熱插拔專用 LLP可快速準確完成檢測工作。Quantum ScanArm 核心是 Laser Line Probe,能夠輕鬆捕獲數以千萬計的資料點。

功能

多種工作範圍 2.5 m~4m工作範圍滿足任何應用需求。
安裝選項 可熱插拔裝置提高速度和操作便攜性,輕鬆地互換測頭
內置平衡系統 單手操作,不會感到疲勞。
人體工程學設計 輕鬆舒適地運輸、設置和操作。
FARO Quantum Max獨家採用8 軸集成 快速測量部件的各個面,而不需要重新定位部件。
通用式快速安裝 可以隨處設置 FaroArm
溫度和超載感測器 確保持續獲得最佳性能。
強大的軟體解決方案 可輕鬆地集成 FaroArm 和軟體
可以選配工作時間更長的電池 操作時沒有任何電纜線。
高速無線操作 連接USB、藍牙或 Wi-Fi。
堅固耐用的設計 即使在最具挑戰性的環境中也可輕鬆完成測量。
規格表

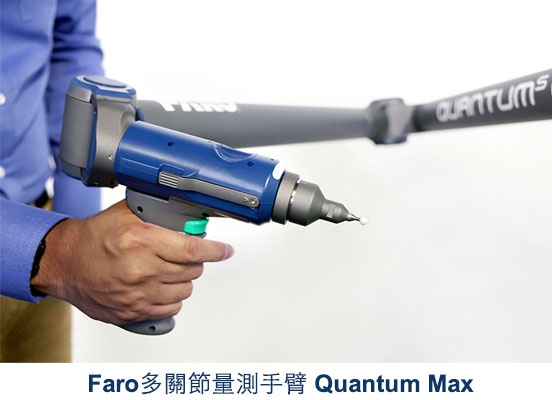

FaroArm 精度 - 接觸式測量(FaroArm)
Quantum MaxS Model
6 軸7 軸
2.0m (6.6ft.) 0.024mm 0.0009in 0.025mm 0.0010in
2.5m (8.2ft.) 0.026mm 0.0010in 0.028mm 0.0011in
3.0m (9.8ft.) 0.038mm 0.0015in 0.05mm 0.0020in
3.5m (11.5ft.) 0.052mm 0.0020in 0.062mm 0.0024in
4.0m (13.1ft.) 0.063mm 0.0025in 0.076mm 0.0030in
Quantum MaxM Model
6 軸7 軸
2.0m (6.6ft.) 0.027mm 0.0011in 0.029mm 0.0011in
2.5m (8.2ft.) 0.030mm 0.0012in 0.032mm 0.0013in
3.0m (9.8ft.) 0.042mm 0.0017in 0.054mm 0.0021in
3.5m (11.5ft.) 0.056mm 0.0022in 0.066mm 0.0016in
4.0m (13.1ft.) 0.067mm 0.0026in 0.082mm 0.0032in
Quantum MaxE Model
7 軸
2.0m (6.6ft.) 0.040mm 0.0016in
2.5m (8.2ft.) 0.046mm 0.0018in
3.0m (9.8ft.) 0.066mm 0.0026in
3.5m (11.5ft.) 0.082mm 0.0032in
4.0m (13.1ft.) 0.100mm 0.0039in
Quantum MaxMax Reach / Weight
6 軸7 軸
2.0m (6.6ft.) 2.58m
8.5ft
9.5kg
21.1lbs
2.60m
8.5ft
9.6kg
21.3lbs
2.5m (8.2ft.) 3.08m
10.1ft
9.6kg
21.2lbs
3.10m
10.2ft
9.7kg
21.4lbs
3.0m (9.8ft.) 3.50m
11.5ft
9.7kg
21.4lbs
3.52m
11.5ft
9.8kg
21.6lbs
3.5m (11.5ft.) 4.08m
13.4ft
9.9kg
21.8bs
4.10m
13.5ft
10.0kg
22.0lbs
4.0m (13.1ft.) 4.58m
15.0ft
10.1kg
22.3bs
4.6m
15.1ft
10.2kg
22.5lbs

Quantum Max LLP

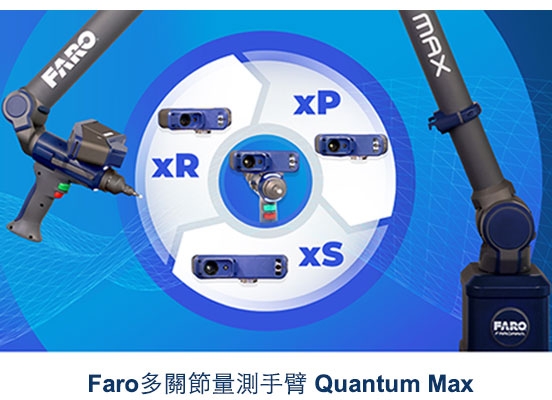

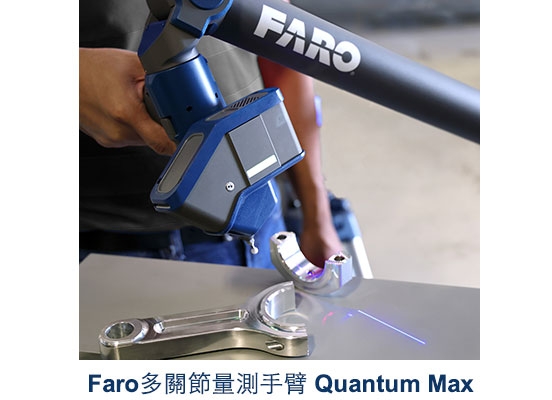

LLP(xR、xP 和 xS)三款各具特色的型號,可互相配合也可以獨立使用。所有 LLP 均採用 FARO CLR(連續光校正)技術,為用戶提供深色、半透明和反射面的最高品質的掃描資料,無需噴塗、耗費時間準備和清潔表面,同時避免成品污染。

每個 LLP 及其理想用途的明細:
  • xR:適用於嚴格公差的高精度任務或部件上的特定區域,以最高精度和最佳解析度捕獲資料
  • xP:兼具 xR 的解析度和 xS 的速度,將覆蓋範圍和精度融為一體,達成整體生產力
  • xS:適合大型部件或表面區域 ,超寬鐳射光譜,一次可提供雙倍的覆蓋範圍。
FaroArm 精度 - 非接觸式測量
Quantum MaxS Model
FAROBlu MaxxRxPxS
2.0m (6.6ft.) 0.030mm
0.0012in
0.038mm
0.0015in
0.046mm
0.0018in
2.5m (8.2ft.) 0.034mm
0.0013in
0.042mm
0.0017in
0.050mm
0.0028in
3.0m (9.8ft.) 0.040mm
0.0016in
0.048mm
0.0019in
0.055mm
0.0022in
3.5m (11.5ft.) 0.054mm
0.0021in
0.061mm
0.0024in
0.068mm
0.0027in
4.0m (13.1ft.) 0.068mm
0.0027in
0.074mm
0.0029in
0.080mm
0.0031in
Quantum MaxM Model
FAROBlu MaxxRxPxS
2.0m (6.6ft.) 0.035mm
0.0014in
0.041mm
0.0016in
0.052mm
0.0020in
2.5m (8.2ft.) 0.039mm
0.0015in
0.046mm
0.0018in
0.056mm
0.0022in
3.0m (9.8ft.) 0.046mm
0.0018in
0.053mm
0.0021in
0.062mm
0.0024in
3.5m (11.5ft.) 0.062mm
0.0024in
0.067mm
0.0026in
0.076mm
0.0030in
4.0m (13.1ft.) 0.078mm
0.0031in
0.081mm
0.0032in
0.090mm
0.0035in
Quantum MaxE Model
FAROBlu MaxxRxPxS
2.0m (6.6ft.) 0.042mm
0.0017in
0.053mm
0.0021in
0.060mm
0.0024in
2.5m (8.2ft.) 0.048mm
0.0019in
0.059mm
0.0023in
0.065mm
0.0026in
3.0m (9.8ft.) 0.056mm
0.0022in
0.067mm
0.0026in
0.077mm
0.0030in
3.5m (11.5ft.) 0.076mm
0.0030in
0.085mm
0.0033in
0.095mm
0.0037in
4.0m (13.1ft.) 0.095mm
0.0037in
0.104mm
0.0041in
0.112mm
0.0044in
硬體規格
FaroArm8 軸
工作溫度10 ℃ - 40 ℃
( 50 ℉ - 104 ℉)
最大負載能力100 kg(220 lbs)
工作濕度 95 %,無凝結 標準板直徑 250 mm(9.8 in
電源 100 - 240 VAC
47 / 63 Hz
重量 4.3 kg(9.5 lbs)
Laser Line Probe xR xP xS
精度 10 μm(0.0004 in 15 μm(0.0006 in) 25 μm(0.001 in)
最大掃描寬度 95 mm(3.7 in) 150 mm(5.9 in) 250 mm(9.8 in)
中等掃描寬度 80 mm(3.1 in) 110 mm(4.3 in) 185 mm(7.3 in)
場深度 60 mm(2.4 in) 110 mm(4.3 in) 205 mm(8.1 in)
最小點間距 15 μm(0.0006 in) 20 μm(0.0008 in) 30 μm(0.0012 in)
重量 399.1g 369.7g 434.3g
最大點/行 4000
最大掃描速度 600 Hz
點採集速率 1,200,000 points per second
鐳射類型 480 nm / 635 nm,2 類
行業與應用
  • 汽車
    • 自動品質控制和裝配驗証
    • 鈑金件檢測
    • 工具/模具檢測和逆向工程
  • 加工、金屬加工和裝配
    • 鑄造和加工部件檢測
    • 自動品質控制
    • 工具/模具檢測和逆向工程
  • 航空
    • 自動品質控制和裝配驗証
    • 複合檢具檢測
    • 機翼蒙皮/機身鈑件檢測和逆向工程
相關連結

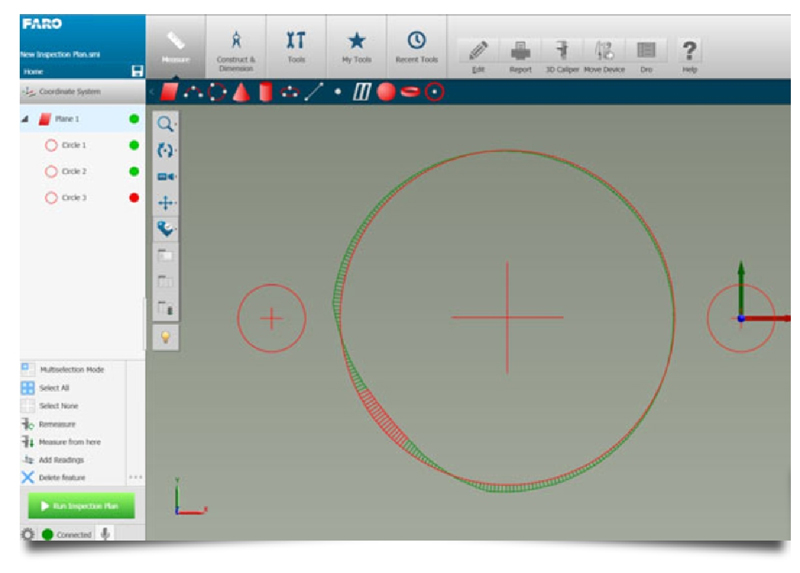

  • FARO CAM2 Measure 10 測量軟件集所有功能於一體,適用於那些希望利用一套解决方案就能完成所有掃描的用户。該軟件非常適合 CAD 和非 CAD 檢測以及公差測量(GD&T)。
  • CAM2 Measure 10 具備圖像引導測量功能,並擁有快速工具和直觀的用户界面。甚至還带有可靠的 CAD 導入工具,可提高加載大量 CAD 數據的能力。
  • 最新的 CAM2 Measure 10.6能夠連接同一個坐標系内的多台測量設備,將掃描數據同步於同一台電腦之中,用户由此可以快速地掃描較大的物體並且比以往任何时候都能更快地完成掃描工作。
軟件版本
CAM2 Measure 10 - Full

完全版:
適合所有接觸式三維測量和需要點雲數據分析的非接觸式三維測量應用。

CAM2 Measure 10 - Probing

限定版:
適合不需要點雲數據分析的所有接觸式測量應用。

CAM2 SmartInspect專為簡化操作而設計,是不應用CAD 進行測量的客户的最佳選擇。軟件界面簡單又美觀,即使是没有任何測量經驗的用户也能輕鬆掌握。

BuildIT Software軟件

BuildIT專為零件檢測、工具制造、裝配、校准、自动化测量流程、逆向工程和質量控制提供解決方案

(原Geomagic Qualify)是業界最全面、強大和最精確的三維計量解決方案的自動化平台。真對檢測測量和質量驗證的流程,Geomagic Control 利用一系列廣泛的計量工具,如硬測頭和非接觸式掃描獲取數據使制造商能顯著節約時間並提高精度,同時還具備輕鬆地對複雜任務進行自動化處理的能力。形位公差、硬測和方位檢查功能夠加快零件的測量速度並提高其準確度,而且Geomagic Control還可以智能創建三維 PDF報告。

Geomagic Control自動化平台提供了對幾乎每一個過程的簡化能力,在測量和記錄方面減少了人力交互,減少測量時間明顯增强 R&R 結果。Geomagic Control的用户可以大量減少生產線停機時間、提高準確度並在製造過程中及以後改善零件品質。

SA(SpatialAnalyzer)軟體是由美國NRK (New River Kinematics)公司研發,是專門為大尺寸3D测量應用分析而設計的軟體。使用者可以很容易地分析、放樣、檢查、自動化、報告和逆向設計各種配件及工具。
它通用性强、界面友好,可以同時與任意数量或任意類型的便携式测测量儀器連接並通訊,并且可以快速地完成複雜的分析任务。SA软件可以將數據從多台儀器中合併,幫助使用者找到最佳的優化方案來提高精度、節省時間、减少廢料,並最终提高生產力。


主要特點

支援所有類型的移動式测量硬件設備。 包括雷射追蹤儀器、關節式手臂、經緯儀、全站儀,以及攝影测量設備等。且所有類型儀器的接口格式都是统一的。


座標系對齊 (Alignment)

利用各種技術方法,把测量數據對齊到一個已知的座標系統,從3-2-1法、最佳化對齊法到交互式似合法,例如快速對齊 (Quick-Align)和经典的曲面擬合。除了傳統的疊帶擬合,關係擬合 (Relationship Fitting)還可以同時基於特徵擬合到物体表面。

可追溯性 (Traceability)

所有數據從開始處理到結束,均保存了一個明確的歷史紀錄;從原始测量數據到最後報告100%可以追溯。

不确定度計算與统一空間测量網
(Uncertainty Calculation & USMN)

計算测量不確定度和使用统一空間测量網 (USMN—)助你達到理想的测量圖形。

實時創建與虛擬裝配 (Real-time Build & Virtual Assembly)

用關係和约束進行數字化零件裝配,可以使用户看到各零件在最後裝配階段是否合適。此外,還有一整套工具可用於實時創建。

幾何尺寸和公差检查 (GD&T Inspections)

ASME標準化的幾何尺寸和公差。

報告工具 (Reporting Tools)

迅速和容易地输出多種格式的自訂報告。

PolyWorks/檢測模塊™是一個使用高密度點雲來做品質掌控,從塑膠模具/沖壓模具到樣品、首件成品、成品和組合件的檢測改善製造流程的強大的軟件解決方案。PolyWorks/檢測模塊™提供用於形狀和輪廓比較(部件和部件、部件和CAD)的完整工具,包括市場上最完全的GD&T分析能力和最廣泛的軟規工具。PolyWorks/檢測模塊™也以能夠將點雲3D掃描同傳統硬探測方式組合而著稱。

(原Rapidform XOR)是業界最全面的逆向工程軟體,可完整地將3D掃描資料建構成CAD模型的工程軟體,轉換成您可以快速創建編輯,並包含有完整的特徵架構的CAD檔案,並與您現有的CAD軟體相容。
