產品描述
EDEM
顆粒力學 EDEM
產品名稱 : 顆粒力學 EDEM
詢價
  • 顆粒力學  EDEM
  • 顆粒力學  EDEM
  • 顆粒力學  EDEM
  • 顆粒力學  EDEM
顆粒力學  EDEM
顆粒力學  EDEM
顆粒力學  EDEM
顆粒力學  EDEM
產品介紹
EDEM®顆粒力學模擬軟體

EDEM®是世界上第一個基於現代化離散元模型科技(Discrete Element Method, DEM)的分析工具,用來模擬和分析顆粒系統、顆粒處理流程、和顆粒相關設備生產操作的泛用型CAE軟體。

EDEM 模擬運算的四大要素:Particle, Equipment, Factory, Contact.

  • EDEM可以快速、簡便的為我們固體顆粒系統建立一個參數化的模型,可以匯入真實顆粒的CAD模型來準確描述它們的形狀,通過添加力學性質、物料性質和其它顆粒物理性質。
  • EDEM也提供基本幾何建模,方便建立與顆粒模擬問題相關的容器、儲槽、管道、輸送帶、甚至機具等。EDEM也可匯入外部CAD 檔案,或是網格檔案來建力形狀較為複雜的幾何。EDEM 也可以為這些幾何設定運動參數與動力學特性,來模擬實際顆粒的處理環境與流程。
  • EDEM的Factory技術,也可以根據適當形狀來高效生成顆粒來源,其中幾何形狀如同機械模型、可以用基本幾何建模、或是匯入外部CAD 或網格檔案。

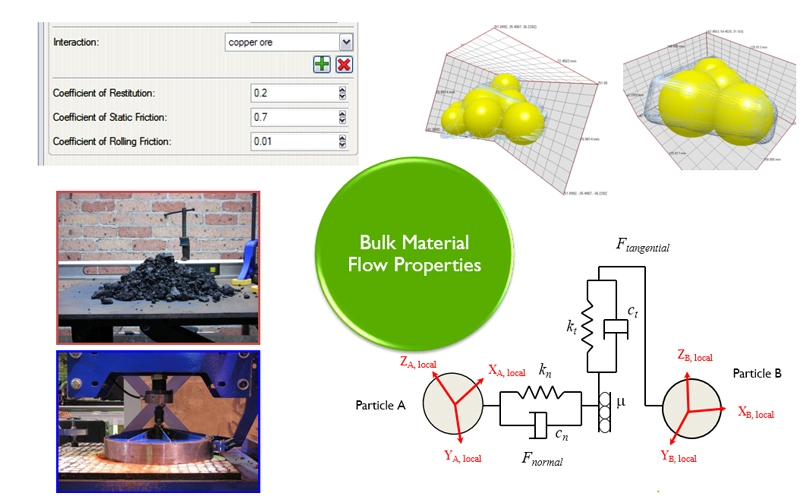

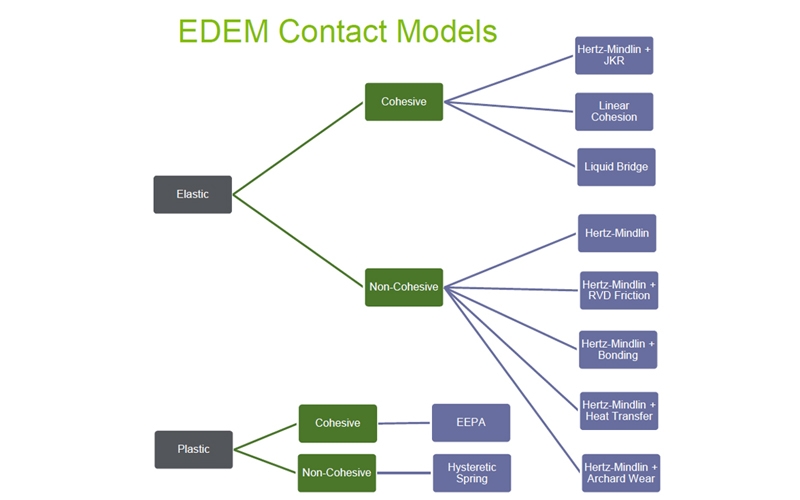

  • EDEM 內部強大的顆粒接觸碰撞與物理能量模型,使得EDEM能廣泛處理各個尺度與不同黏滯程度(cohesive)顆粒性質。接觸模型與行為發生於顆粒間已及顆粒與機械幾何之間,EDEM內部有許多理論模型,使用者也可以透過開放式API建立自己的數學模型。
EDEM也可與CFD 軟體/ MBD 軟體/ FEA軟體耦合計算

--EDEM—CFD Coupling
ANSYS FLUENT. 能模擬粒體-流體彼此間的多相流行為。(FLUENT 內部有粒體模擬,但沒有接觸行為)

--EDEM—MFD Coupling
MSC ADAMS/ LMS motion模擬多體結構動力對立體之間的影響與互動。

--EDEM—FEA Coupling
ANSYS FEA. 能將粒體對結構的影響受力等、繼續去評估機械結構強度等行為

EDEM是一個強有力的CAE工具, 利用其獨特的功能,我們就能以一種更加準確 的方式對顆粒處理及其生產操作進行研究,從 而產生一種與以往不同的嶄新的認識。
(* 附註:ANSYS FLUENT, MSC ADAMS, ANSYS 等產品本公司雖並未代理銷售,客戶若有需求仍可洽詢愛發公司 )

原廠DEM Solution 公司簡介

DEM Solutions公司是全球領先的顆粒力學模擬軟體和技術的供應商。公司的旗艦產品 EDEM®可以用來模擬和分析顆粒行為,並為顆粒、流體和機械力學的結合提供一個平臺。 DEM Solutions公司成立於2002年,總部設在英國愛丁堡,它始於愛丁堡大學和紐卡斯爾大學的研發中心,公司的顧問團隊有超過十年的顆粒力學模擬經驗,通過模擬和分析顆粒尺度現象,公司和用戶合作解決設計和生產問題。 在對工業過程進行顆粒尺度的描述、建模和分析方面,公司提供了世界一流的技術。DEM Solutions 專注於用公司的技術和其它任何相關的CAE工具來提供工程解決方案。公司的專家可以對模型循環各階段提供幫助,包括對顆粒性質的試驗測量和模型建立以及模擬結果的分析。 DEM Solutions公司有大量經驗解決您的工程問題, 包含的多尺度模型、顆粒尺度模型和連續介質模型的耦合現象,如應力分析、熱和質量傳遞、化學動力學等。在流體流動伴演關鍵作用的多相流模型方面也能夠提供支援。 DEM Solutions提供用於過程優化、機械設計和生產發展的強有力工具。我們的軟體為顆粒、流體和機械力學的結合提供了一個平臺,這種結合是十分重要的。EDEM現已廣泛應用於航空航太、能源化工、礦物加工、製藥、農業、材料等行業中。

原廠網頁連結http://www.edemsimulation.com/

EDEM 產品結構

Creator:前處理建模工具

  • 定義顆粒:顆粒的形狀和物理性質等,可模擬任意形狀的顆粒。
  • 定義顆粒所在環境:幾何建模;匯入外部 CAD 模型
  • 定義幾何的動力學性質
  • 用 Particle Factory 工具定義顆粒的生成等。

Simulator:先進的DEM求解器

  • 邊解邊看,快速、有效的監測離散顆粒間的碰撞
  • 動態時間Step設定
  • 支援可以在單顆多顆多核心處理器,也支援Windows、Linux和Unix環境下的平行運算處理平臺上
  • 提供一系列接觸力學模型。用戶自訂API模型可以通過介面很簡單的輸入

Analyst:強大的後處理器

EDEM中的資料分析和視覺化工具使我們可以詳細的研究模型結果:

  • 3D動畫、剖面圖、零件顆粒著色、透明度等
  • 生成初始資料和使用者自訂參數資料的圖表
  • 暫態分析
  • 基於粒子群的空間分析
  • 顆粒路徑、向量圖
  • 接觸和結構的視覺化
  • 可以將結果輸出給其他工具使用

Coupling Interface

EDEM API

GEMM Database

Literature Database

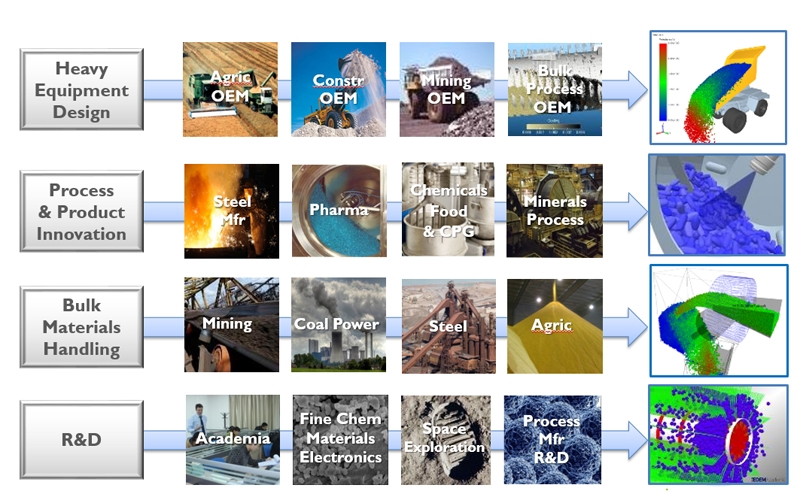

EDEM 應用
  • 機具設計
  • 生產與程序改善
  • 顆粒處理
  • R&D

EDEM軟體價值

  • 和機器表面相互作用的顆粒集合內部行為
  • 系統組分間碰撞的強度、頻率和分佈
  • 每個顆粒的速度和位置
  • 和一個顆粒集合中顆粒碰撞、磨損、聚合 和鬆解相關的能量
  • 與顆粒結構的結構完整性和鏈結
  • 利用EDEM強有力的後處理工具,可以確 定顆粒的系統行為,從而修改模型以更好的進行模擬和朝我們所希望的解反覆運算

EDEM分析效益

  • 檢查由顆粒尺度所引起的操作問題
  • 減少對物理原型和試驗的需求
  • 每個顆粒的速度和位置
  • 獲得不易測量的顆粒尺度行為的資訊
  • 確定顆粒流對流體行為或機械的影響

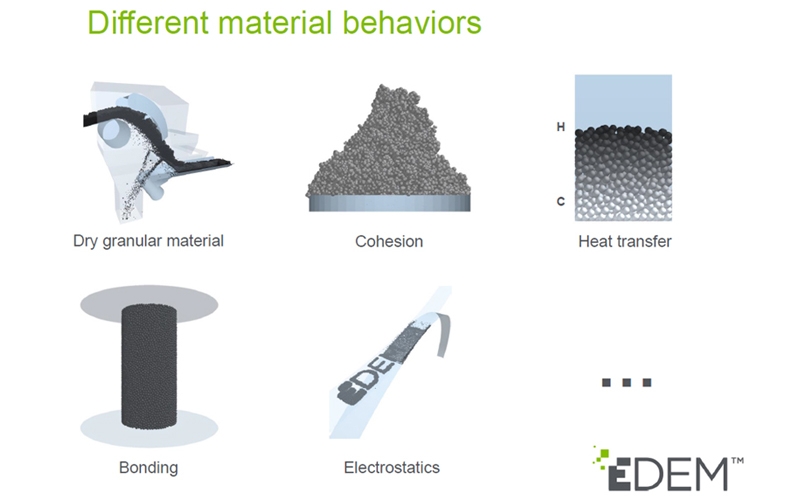

EDEM應用領域

  • 混合和分離
  • 收縮、破裂和凝聚
  • 顆粒的損傷和磨損
  • 固-液流的條件
  • 機器部件對顆粒碰撞的力學反應
  • 腐蝕
  • 顆粒的包裝和表面處理
  • 熱和質量傳遞
  • 化學反應動力學
  • 腐蝕
  • 沉降和顆粒從固液體系中的去除
  • 乾濕固體的壓縮
  • 粘性和塑性力學
  • 膠體和玻璃體的行為
電子型錄下載
  • pdfCAE Integration

  • pdfComponents of EDEM Software

  • pdfCustomization_API-EDEM Software

  • pdfEDEM Software_ powered by Discrete Element Method (DEM) technology

  • pdfSpecialized Packages

  • pdfSystem Requirements - EDEM Software

相關連結
  • 最新訓練課程
  • 索取產品資料
  • 技術資料
  • 留言及建議事項
展品展示

Excavator Bucket

Size Sorting

Tracker Pulling Plough

Combine Harvester

Grain Silo

Cone Crusher

High Pressure Grinding Rolls

Powder Spreading

Particle Breakage

Transfer Chute

Fluidized Bed

Tablet Coating/ Mixing

Screw Auger Transporting Particles

EDEM for CAE

EDEM-ADAMS

EDEM-ANSYS

EDEM-LMS Virtual Lab Motion
