產品名稱 : ThermNet
產品介紹
ThermNet電磁場分析模組

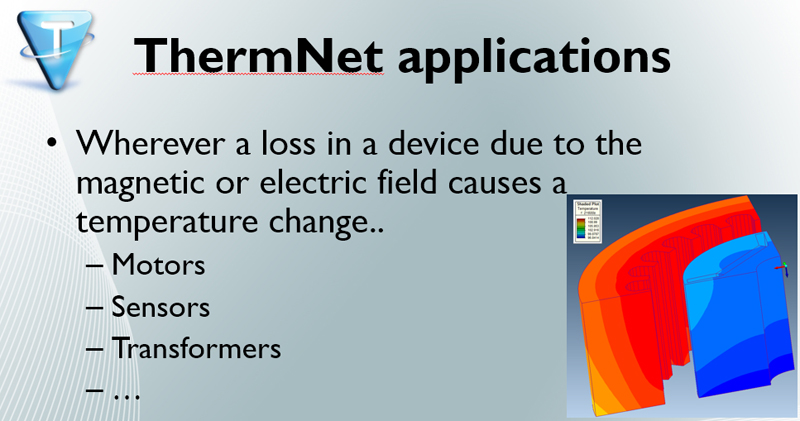

ThermNet模擬對給定熱源的溫度分佈進行模擬分析。ThermNet和MagNet結合可以進行精確的電磁-熱耦合模擬計算。

  • 對給定熱源產生的溫度分佈進行模擬分析,考慮導熱材料存在的情況和對流/輻射邊界損失。
  • 與MagNet的雙向耦合分析由於渦流和磁滯損耗產生的熱效應。
  • 以密度的形式設定分佈在每一個部件內的熱能值。
  • 方便的建模能力和直觀的介面。
  • 材料建模(可以是溫度的函數)。
  • 強大的參數化功能,可以在一個模型上實現多個工況的模擬。
ElectNET 模組之特色

網格功能

支援自動網格劃分和用戶自定義網格劃分自適應網格劃分

邊界條件

使用者可以選擇對模型未知場適合邊界條件如:Ground, Flux Tangential 或者 Thin Resistive ‧ 對於對稱結構,邊界條件還可以減少模擬時間

參數化

材料,幾何形狀,邊界條件等可設定參數化,對模型進行多工況模擬

結果/後處理

可以用等勢線圖,雲圖和向量圖來表示部件表面或某一個切面的場量。

  • MagNet求解器自動生成的標量數值結果
能量損耗 電流
力矩
電動勢
電流密度(J)
電場密度(E)

數據與結果的圖表生成

支援3D實體建模(solid modeling)

  • 使用者可以創建自己的模型庫,以便在設計中重複使用
  • Multi-Sweep可以非常方便地建立複雜的部件
  • 3D實體模型的完整的布林操作功能
  • SAT和DXF檔的輸入和輸出功能
  • 其他可供選擇的輸入/輸出模組:CATIA, STEP, IGES, Pro/E 和 Inventor文件
  • 採用浮置導體(Floating conductors)的直接建模,準確描述物理特性。這種建模方式非常精確,直觀,比其他的軟體工具(往往採用一個非常高的電容率材料代替浮置導體,達到零電荷效果)能更快地獲得模擬結果。

幾何建模器

支援3D實體建模(solid modeling)

  • 使用者可以創建自己的模型庫,以便在設計中重複使用
  • Multi-Sweep可以非常方便地建立複雜的部件
  • 3D實體模型的完整的布林操作功能
  • SAT和DXF檔的輸入和輸出功能
  • 其他可供選擇的輸入/輸出模組:CATIA, STEP, IGES, Pro/E 和 Inventor文件
  • 採用浮置導體(Floating conductors)的直接建模,準確描述物理特性。這種建模方式非常精確,直觀,比其他的軟體工具(往往採用一個非常高的電容率材料代替浮置導體,達到零電荷效果)能更快地獲得模擬結果。

材料編輯器

定義自己的材料。可以定義模組相關之材料參數

Scripting功能

可以自動地處理重複性任務和對一些配置進行客製化

  • 記錄工具可以幫助編寫scripting程式,使用者也可以自己編寫
  • 可以將資料格式輸出至其他軟體,例如: 與excel,便於對數據進行處理
  • 將數據結果傳輸到其他模擬軟體(如 MATLAB),實現多領域物理分析
ThermNet支援Windows 32 bits 及64 bits 求解器
