產品名稱 : FARO三次元量測

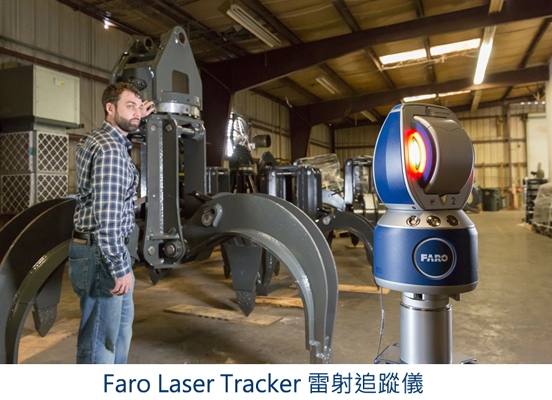

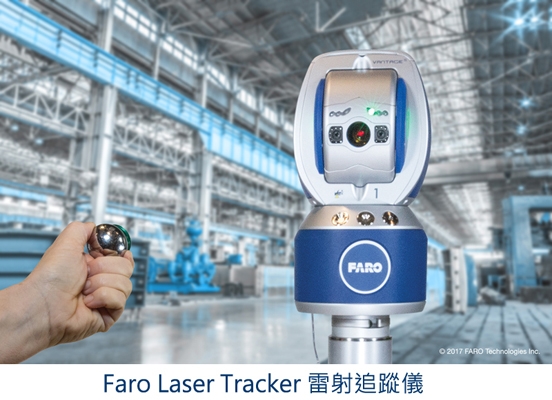

  • FARO VantageS和VantageE雷射追蹤儀,能夠讓用戶實現工作效率的最大化並將檢測周期時間縮短50-75%。
  • VantageS的量測範圍:80米
  • VantageE的量測範圍:25米
相關連結

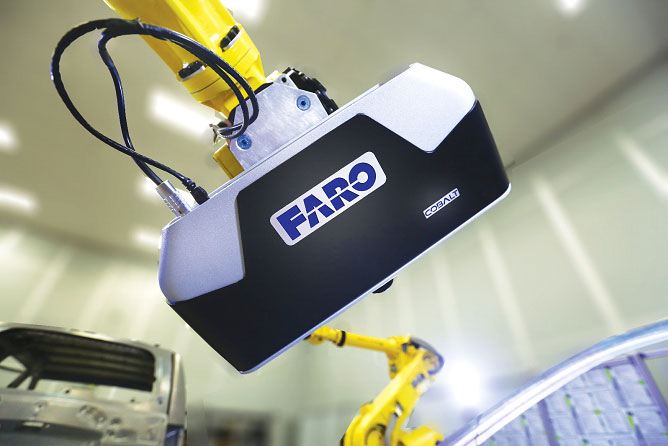

  • 掃瞄機內建中央處理器(cpu)

    提高掃描資料處理速度、並使得周邊整合與多機陣列更容易達成

  • 高解析度

    提供捕捉被掃描物件细節、特徵和邊緣所必需的更高精確度

  • 高動態範圍 (曝光度)

    輕鬆地處理具有黑暗和光亮表面以及不同顏色、纹理和反射率的複雜物件

  • 自動曝光

    提供最佳的曝光值設定,確保在所有條件下都能獲得最佳的數據

  • 自我監測功能

    透過自我監測功能可以確保測量精度和高可靠性

  • 高C/P值

    可依不同的需求換裝多種鏡頭組

行業與應用
  • 汽車
    • 自動品質控制和裝配驗証
    • 鈑金件檢測
    • 工具/模具檢測和逆向工程
  • 加工、金屬加工和裝配
    • 鑄造和加工部件檢測
    • 自動品質控制
    • 工具/模具檢測和逆向工程
  • 航空
    • 自動品質控制和裝配驗証
    • 複合檢具檢測
    • 機翼蒙皮/機身鈑件檢測和逆向工程
性能規格
鏡頭組測量範圍(mm/inch)焦距(mm/inch)點間距(mm/inch)點數
景深
250 260/10.2 200/7.9 90/3.5 505/19.9 0.155/0.006 5M
500 500/19.7 350/13.8 300/11.8 320/12.6 0.255/0.010 5M
一般規格
功能特性
  • 內建中央處理器
  • 尺寸小
  • 重量輕
  • 自動曝光
  • 快速點資料擷取
  • 高動態範圍
  • 可換式鏡頭
  • 高解析度
  • 藍光技術
  • 場補償
  • 自我監測
  • 曝光時間:2秒
  • 安裝:無特定方向要求可依特定應用需求進行安装
  • 相機 解析度:5百萬像素
數據處理和控制
  • 輸出:STL, ASCII
連接性
  • 網路線 – 個人電腦或網路
  • USB – 旋轉平台
投影機
  • 技術:數位投影
  • 光源:藍光 LED
部署選項
  • 多機陣列
  • 人工操作
  • 機器人整合
  • 客制自動化
軟體
  • FARO CAM2 Measure 10
  • 第三方軟體插件
  • 軟體開發工具(SDK)
附件
  • 三脚架
  • 旋轉工作台(選配)
  • 校正板
硬體規格
  • 電源電壓 : 100 - 240 VAC
  • 功耗 : 75 W
  • 環境温度 : 10° - 40°C / 50° - 104°F
  • 濕度 : 0 - 95 % (無凝結狀態)
  • 重量 : 5 kg / 11lb
  • 尺寸 : 440 x 210 x 80 mm / 17.3 x 8.3 x 3.2 英吋
相關連結

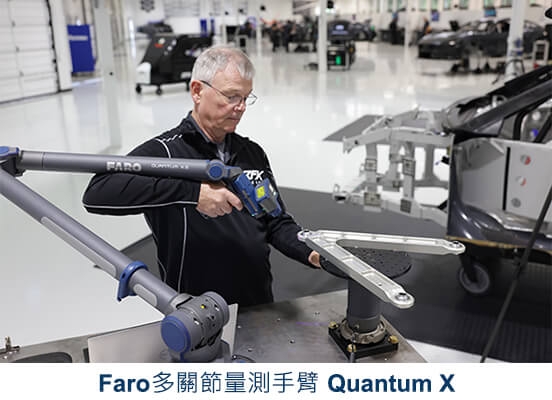

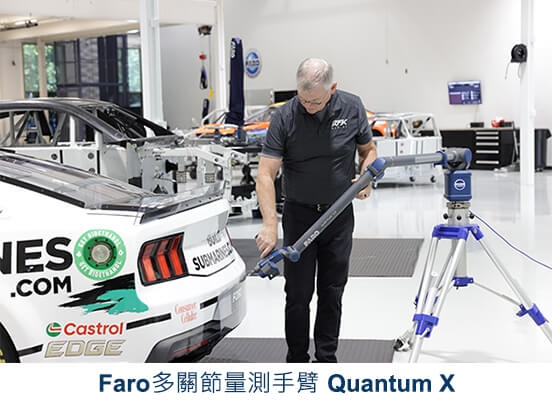

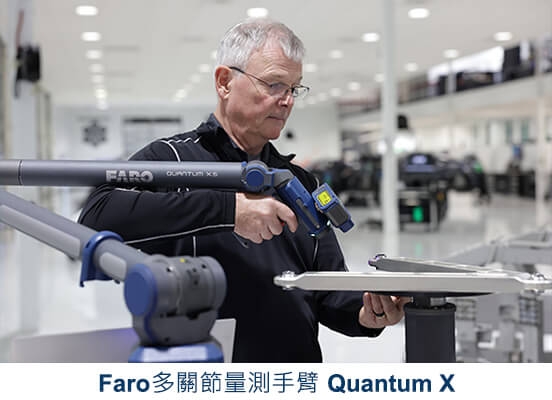

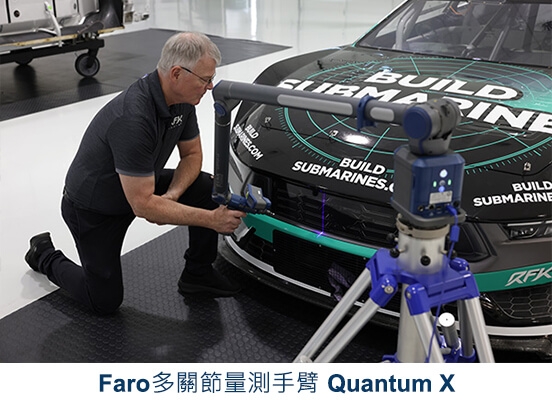

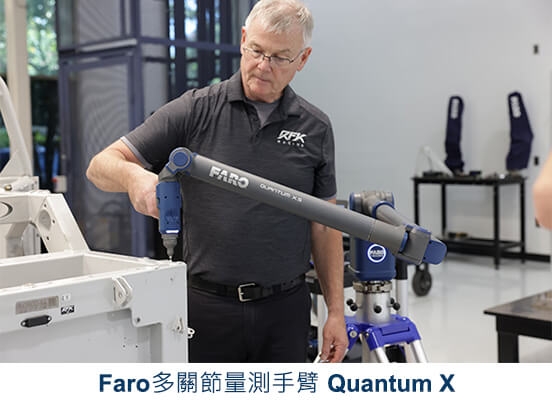

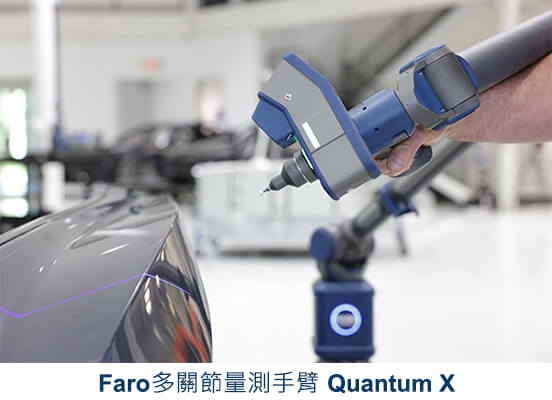

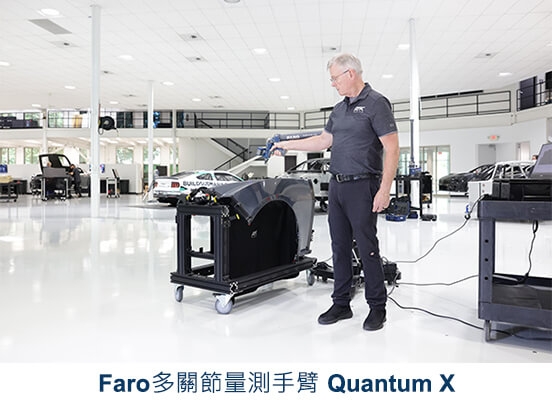

Quantum Arm 是目前推出的最精確的 FaroArm®,其高性能符合最苛刻的公差要求。無論是進行硬測頭測量,還是應用於雷射掃描,該系統都表現一流。 Quantum ScanArm 並配備了最新的 FAROBluTM Laser Line Probe HD,掃速度比以前快 5 倍,具有無與倫比的非接觸測量能力,可進行高速點雲捕捉,具有極高的分辨率和精確度,所有這些優點均被整合在一款精密的系統中。


便利性——“測量手臂增進檢測速度與能力!”
FARO Quantum Arm 是高級製造應用的最佳選擇,能在非常苛刻的汽車、航空和其他工廠環境中幫助提升工作效率。 Quantum Arm 並配備 Quantumatik 運動學智能測頭,可實現快速更換測頭而無需再次進行校準,提供無與倫比的用戶體驗。另外,QuantumS 採用穩健的 WiFi 模塊,工業級無線能力提供最佳的網絡連接。
FARO Quantum Arm 為全球領先的汽車製造商和航空服務供應商的最高品質的標準和嚴苛安全要求,而提供了保障,也為各行各業中任何規模的製造商優化其製造流程提供支援。

QuantumS FaroArm
接觸式測量(測量臂)*
測量範圍SPAT1EUNI2PSIZE3PFORM4LDIA5
  6軸 7軸 6軸 7軸 6軸 7軸 6軸 7軸 6軸 7軸
QuantumS 1.5m(4.9ft.)

0.012mm
(0.0005in.)



0.023mm
(0.0009in.)



0.008mm
(0.0003in.)



0.015mm
(0.0006in.)



0.027mm
(0.0011in.)


QuantumS 2.5m(8.2ft.)

0.018mm
(0.0007in.)

0.022mm
(0.0009in.)

0.028mm
(0.0011in.)

0.032mm
(0.0013in.)

0.010mm
(0.0004in.)

0.012mm
(0.0005in.)

0.020mm
(0.0008in.)

0.025mm
(0.0010in.)

0.035mm
(0.0014in.)

0.048mm
(0.0019in.)

QuantumS 3.5m(11.5ft.)

0.036mm
(0.0014in.)

0.045mm
(0.0018in.)

0.056mm
(0.0022in.)

0.070mm
(0.0028in.)

0.020mm
(0.0008in.)

0.024mm
(0.0009in.)

0.040mm
(0.0016in.)

0.045mm
(0.0018in.)

0.070mm
(0.0028in.)

0.100mm
(0.0039in.)

QuantumS 4.0m(13.1ft.)

0.045mm
(0.0018in.)

0.055mm
(0.0022in.)

0.068mm
(0.0027in.)

0.085mm
(0.0033in.)

0.024mm
(0.0009in.)

0.030mm
(0.0012in.)

0.045mm
(0.0018in.)

0.050mm
(0.0020in.)

0.086mm
(0.0034in.)

0.120mm
(0.0047in.)

非接觸式測量(掃描臂)**
測量範圍LDIA5
QuantumS 2.5m(8.2ft.) 0.048mm(0.0019in.)
QuantumS 3.5m(11.5ft.) 0.080mm(0.0031in.)
QuantumS 4.0m(13.1ft.) 0.092mm(0.0036in.)

所有值表示 MPE (最大允許誤差)

*觸接式測量(測量臂):規範ISO 10360-12

**非接觸式測量(掃描臂):全系統性能符合規範ISO 10360-8附錄D

  1. SPAT - 單點擺臂測試
  2. EUNI - 兩點之間的長度誤差,將測量值與標稱值進行比較
  3. PSIZE - 接觸式測量球體直徑尺寸誤差,比較測量值與標稱值
  4. PFORM - 接觸式測量球體形狀誤差
  5. LDIA - 球體位置直徑誤差(包含從多個方位測量的球體中心的球形區域的直徑)
FAROBlu Laser Line Probe HD 規格
  • 精度 :±25μm (±0.001”)
  • 重複性 :25μm, 2σ (0.001”)
  • 最小有效掃描距離 : 115mm (4.5”)
  • 有效掃描深度 : 115mm (4.5”)
  • 有效掃描寬度 : 近 80mm (3.1”);遠 150mm (5.9”)
  • 每行點數 : 2,000 點/ 行
  • 最小點間距 : 40μm (0.0015”)
  • 掃描速度 : 300 幀/ 秒
  • 300fps x 2,000 點/ 行 = 600,000 點/ 秒
  • 激光 : 2M 級激光
  • 重量 : 485g (1.1lbs.)
FAROBlu Laser Line Probe HD

採用極佳的藍光技術。藍色雷射光的波長較短,在發現物體的小細節方面能力更強,從而可提供分辨率更高的更佳掃描結果。與紅色雷射光相比,藍色雷射光的雜訊點可減少一半。高級傳感器:FAROBlu Laser Line Probe HD 相機採用最先進的 CMOS 技術,幀速率(相機每秒收集被掃描部件的新數據的次數)高達 300 幀/ 秒(fps)。
定制光學組件:FAROBlu Laser Line Probe HD 採用極佳的大直徑定制光學組件,可收集更多的光線和數據,提供更佳的精度和更清晰、更鮮明的圖像。憑藉更大的優勢,它支持更大的激光線寬度,掃描區域更大,掃描速度更快並且效率更高。
雷射光線寬度:FAROBlu Laser Line Probe HD 的激光線寬度為 150mm。更寬的激光線可掃描更大的區域,掃描速度更快、效率更高。
另外,Laser Line Probe HD 的雷射光發生器不使用對振動敏感的活動部件,產生的藍色雷射光束更穩定。採用活動部件的雷射光發生器可能會導致精度誤差並可能因為不得不重複掃描而影響工作效率。

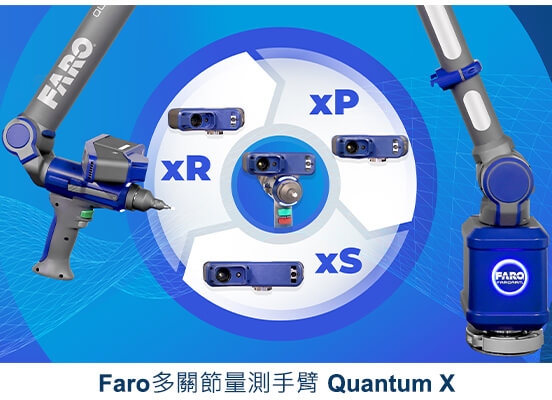

Quantum 結合 FAROBlu, Laser Line Probe HD—— 目前市場上最先進的激光掃描頭,可以提供無與倫比的非接觸測量功能。通過簡單的即插即用功能, 用戶可將 FAROBlu 安裝至 Quantum Arm,打造一體化測量解決方案。
硬測頭和雷射測頭可交替獲取數字化信息而無需拆卸任一部件。用戶可以利用硬測頭實現簡單特徵的數字化,也可以無 縫地掃描不同表面的材料,無論具有怎樣的對比度、反射率或部件複雜性,都不需使用任何特殊塗層或放置靶標。
Quantum ScanArm 是用於檢測和品質控制的理想工具,具有同 CAD 進行點雲比較、快速成型、逆向工程、以及不規則表面的三維建模等功能。
FAROBlu Laser Line Probe HD 採用藍色雷射光技術、先進的相機和光學組件,具有一流的掃描能力,能夠滿足客戶對於 加快掃描速度和提高工作效率的需求。操作人員可以用它來掃描具有挑戰性的表面(包括暗色和反光材料),並獲得較高的分辨率和精確度。
超寬的掃描幅度和較快的幀速率通過擴大掃描範圍和縮短掃描時間提高了生產率。 FAROBlu Laser Line Probe HD 每秒的實際掃描點可達到 600,000 個,並採用雷射光雜訊消除技術,複雜部件也能以優質的細節特徵被記錄。借助十字形光斑功能和提供實時掃描。

相關連結

Quantum Arm 是目前推出的最精確的 FaroArm®,其高性能符合最苛刻的公差要求。無論是進行硬測頭測量,還是應用於雷射掃描,該系統都表現一流。 Quantum ScanArm 並配備了最新的 FAROBluTM Laser Line Probe HD,掃速度比以前快 5 倍,具有無與倫比的非接觸測量能力,可進行高速點雲捕捉,具有極高的分辨率和精確度,所有這些優點均被整合在一款精密的系統中。


便利性——“測量手臂增進檢測速度與能力!”
FARO Quantum Arm 是高級製造應用的最佳選擇,能在非常苛刻的汽車、航空和其他工廠環境中幫助提升工作效率。 Quantum Arm 並配備 Quantumatik 運動學智能測頭,可實現快速更換測頭而無需再次進行校準,提供無與倫比的用戶體驗。另外,QuantumS 採用穩健的 WiFi 模塊,工業級無線能力提供最佳的網絡連接。
FARO Quantum Arm 為全球領先的汽車製造商和航空服務供應商的最高品質的標準和嚴苛安全要求,而提供了保障,也為各行各業中任何規模的製造商優化其製造流程提供支援。

QuantumM FaroArm
接觸式測量(測量臂)*
測量範圍SPAT1EUNI2PSIZE3PFORM4LDIA5
  6軸 7軸 6軸 7軸 6軸 7軸 6軸 7軸 6軸 7軸
Quantum M 1.5m(4.9ft.)

0.018mm
(0.0007in.)



0.028mm
(0.0011in.)



0.012mm
(0.0005in.)



0.020mm
(0.0008in.)



0.034mm
(0.0013in.)


QuantumM 2.5m(8.2ft.)

0.026mm
(0.0010in.)

0.028mm
(0.0011in.)

0.038mm
(0.0015in.)

0.042mm
(0.0017in.)

0.018mm
(0.0007in.)

0.020mm
(0.0008in.)

0.030mm
(0.0012in.)

0.035mm
(0.0014in.)

0.045mm
(0.0018in.)

0.060mm
(0.0024in.)

QuantumM 3.5m(11.5ft.)

0.044mm
(0.0017in.)

0.055mm
(0.0022in.)

0.066mm
(0.0026in.)

0.085mm
(0.0033in.)

0.030mm
(0.0012in.)

0.040mm
(0.0016in.)

0.050mm
(0.0020in.)

0.060mm
(0.0024in.)

0.080mm
(0.0031in.)

0.110mm
(0.0043in.)

QuantuM 4.0m(13.1ft.)

0.053mm
(0.0021in.)

0.065mm
(0.0026in.)

0.078mm
(0.0031in.)

0.100mm
(0.0039in.)

0.034mm
(0.0013in.)

0.040mm
(0.0016in.)

0.060mm
(0.0024in.)

0.080mm
(0.0031in.)

0.096mm
(0.0038in.)

0.132mm
(0.0052in.)

非接觸式測量(掃描臂)**
測量範圍LDIA5
QuantumM 2.5m(8.2ft.) 0.063mm(0.0025in.)
QuantumM 3.5m(11.5ft.) 0.100mm(0.0039in.)
QuantumM 4.0m(13.1ft.) 0.115mm(0.0045in.)

所有值表示 MPE (最大允許誤差)

*觸接式測量(測量臂):規範ISO 10360-12

**非接觸式測量(掃描臂):全系統性能符合規範ISO 10360-8附錄D

  1. SPAT - 單點擺臂測試
  2. EUNI - 兩點之間的長度誤差,將測量值與標稱值進行比較
  3. PSIZE - 接觸式測量球體直徑尺寸誤差,比較測量值與標稱值
  4. PFORM - 接觸式測量球體形狀誤差
  5. LDIA - 球體位置直徑誤差(包含從多個方位測量的球體中心的球形區域的直徑)
FAROBlu Laser Line Probe HD 規格
  • 精度 :±25μm (±0.001”)
  • 重複性 :25μm, 2σ (0.001”)
  • 最小有效掃描距離 : 115mm (4.5”)
  • 有效掃描深度 : 115mm (4.5”)
  • 有效掃描寬度 : 近 80mm (3.1”);遠 150mm (5.9”)
  • 每行點數 : 2,000 點/ 行
  • 最小點間距 : 40μm (0.0015”)
  • 掃描速度 : 300 幀/ 秒
  • 300fps x 2,000 點/ 行 = 600,000 點/ 秒
  • 激光 : 2M 級激光
  • 重量 : 485g (1.1lbs.)
FAROBlu Laser Line Probe HD

採用極佳的藍光技術。藍色雷射光的波長較短,在發現物體的小細節方面能力更強,從而可提供分辨率更高的更佳掃描結果。與紅色雷射光相比,藍色雷射光的雜訊點可減少一半。高級傳感器:FAROBlu Laser Line Probe HD 相機採用最先進的 CMOS 技術,幀速率(相機每秒收集被掃描部件的新數據的次數)高達 300 幀/ 秒(fps)。
定制光學組件:FAROBlu Laser Line Probe HD 採用極佳的大直徑定制光學組件,可收集更多的光線和數據,提供更佳的精度和更清晰、更鮮明的圖像。憑藉更大的優勢,它支持更大的激光線寬度,掃描區域更大,掃描速度更快並且效率更高。
雷射光線寬度:FAROBlu Laser Line Probe HD 的激光線寬度為 150mm。更寬的激光線可掃描更大的區域,掃描速度更快、效率更高。
另外,Laser Line Probe HD 的雷射光發生器不使用對振動敏感的活動部件,產生的藍色雷射光束更穩定。採用活動部件的雷射光發生器可能會導致精度誤差並可能因為不得不重複掃描而影響工作效率。


Quantum 結合 FAROBlu, Laser Line Probe HD—— 目前市場上最先進的激光掃描頭,可以提供無與倫比的非接觸測量功能。通過簡單的即插即用功能, 用戶可將 FAROBlu 安裝至 Quantum Arm,打造一體化測量解決方案。
硬測頭和雷射測頭可交替獲取數字化信息而無需拆卸任一部件。用戶可以利用硬測頭實現簡單特徵的數字化,也可以無 縫地掃描不同表面的材料,無論具有怎樣的對比度、反射率或部件複雜性,都不需使用任何特殊塗層或放置靶標。
Quantum ScanArm 是用於檢測和品質控制的理想工具,具有同 CAD 進行點雲比較、快速成型、逆向工程、以及不規則表面的三維建模等功能。
FAROBlu Laser Line Probe HD 採用藍色雷射光技術、先進的相機和光學組件,具有一流的掃描能力,能夠滿足客戶對於 加快掃描速度和提高工作效率的需求。操作人員可以用它來掃描具有挑戰性的表面(包括暗色和反光材料),並獲得較高的分辨率和精確度。
超寬的掃描幅度和較快的幀速率通過擴大掃描範圍和縮短掃描時間提高了生產率。 FAROBlu Laser Line Probe HD 每秒的實際掃描點可達到 600,000 個,並採用雷射光雜訊消除技術,複雜部件也能以優質的細節特徵被記錄。借助十字形光斑功能和提供實時掃描。

相關連結
  • FARO CAM2 Measure 10 測量軟件集所有功能於一體,適用於那些希望利用一套解决方案就能完成所有掃描的用户。該軟件非常適合 CAD 和非 CAD 檢測以及公差測量(GD&T)。
  • CAM2 Measure 10 具備圖像引導測量功能,並擁有快速工具和直觀的用户界面。甚至還带有可靠的 CAD 導入工具,可提高加載大量 CAD 數據的能力。
  • 最新的 CAM2 Measure 10.6能夠連接同一個坐標系内的多台測量設備,將掃描數據同步於同一台電腦之中,用户由此可以快速地掃描較大的物體並且比以往任何时候都能更快地完成掃描工作。
軟件版本
CAM2 Measure 10 - Full

完全版:
適合所有接觸式三維測量和需要點雲數據分析的非接觸式三維測量應用。

CAM2 Measure 10 - Probing

限定版:
適合不需要點雲數據分析的所有接觸式測量應用。

CAM2 SmartInspect專為簡化操作而設計,是不應用CAD 進行測量的客户的最佳選擇。軟件界面簡單又美觀,即使是没有任何測量經驗的用户也能輕鬆掌握。

BuildIT Software軟件

BuildIT專為零件檢測、工具制造、裝配、校准、自动化测量流程、逆向工程和質量控制提供解決方案

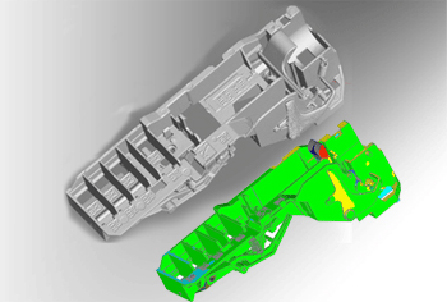

(原Geomagic Qualify)是業界最全面、強大和最精確的三維計量解決方案的自動化平台。真對檢測測量和質量驗證的流程,Geomagic Control 利用一系列廣泛的計量工具,如硬測頭和非接觸式掃描獲取數據使制造商能顯著節約時間並提高精度,同時還具備輕鬆地對複雜任務進行自動化處理的能力。形位公差、硬測和方位檢查功能夠加快零件的測量速度並提高其準確度,而且Geomagic Control還可以智能創建三維 PDF報告。

Geomagic Control自動化平台提供了對幾乎每一個過程的簡化能力,在測量和記錄方面減少了人力交互,減少測量時間明顯增强 R&R 結果。Geomagic Control的用户可以大量減少生產線停機時間、提高準確度並在製造過程中及以後改善零件品質。

SA(SpatialAnalyzer)軟體是由美國NRK (New River Kinematics)公司研發,是專門為大尺寸3D测量應用分析而設計的軟體。使用者可以很容易地分析、放樣、檢查、自動化、報告和逆向設計各種配件及工具。
它通用性强、界面友好,可以同時與任意数量或任意類型的便携式测测量儀器連接並通訊,并且可以快速地完成複雜的分析任务。SA软件可以將數據從多台儀器中合併,幫助使用者找到最佳的優化方案來提高精度、節省時間、减少廢料,並最终提高生產力。


主要特點

支援所有類型的移動式测量硬件設備。 包括雷射追蹤儀器、關節式手臂、經緯儀、全站儀,以及攝影测量設備等。且所有類型儀器的接口格式都是统一的。


座標系對齊 (Alignment)

利用各種技術方法,把测量數據對齊到一個已知的座標系統,從3-2-1法、最佳化對齊法到交互式似合法,例如快速對齊 (Quick-Align)和经典的曲面擬合。除了傳統的疊帶擬合,關係擬合 (Relationship Fitting)還可以同時基於特徵擬合到物体表面。

可追溯性 (Traceability)

所有數據從開始處理到結束,均保存了一個明確的歷史紀錄;從原始测量數據到最後報告100%可以追溯。

不确定度計算與统一空間测量網
(Uncertainty Calculation & USMN)

計算测量不確定度和使用统一空間测量網 (USMN—)助你達到理想的测量圖形。

實時創建與虛擬裝配 (Real-time Build & Virtual Assembly)

用關係和约束進行數字化零件裝配,可以使用户看到各零件在最後裝配階段是否合適。此外,還有一整套工具可用於實時創建。

幾何尺寸和公差检查 (GD&T Inspections)

ASME標準化的幾何尺寸和公差。

報告工具 (Reporting Tools)

迅速和容易地输出多種格式的自訂報告。

PolyWorks/檢測模塊™是一個使用高密度點雲來做品質掌控,從塑膠模具/沖壓模具到樣品、首件成品、成品和組合件的檢測改善製造流程的強大的軟件解決方案。PolyWorks/檢測模塊™提供用於形狀和輪廓比較(部件和部件、部件和CAD)的完整工具,包括市場上最完全的GD&T分析能力和最廣泛的軟規工具。PolyWorks/檢測模塊™也以能夠將點雲3D掃描同傳統硬探測方式組合而著稱。

(原Rapidform XOR)是業界最全面的逆向工程軟體,可完整地將3D掃描資料建構成CAD模型的工程軟體,轉換成您可以快速創建編輯,並包含有完整的特徵架構的CAD檔案,並與您現有的CAD軟體相容。
